本系列产品适用于交流50Hz（或60Hz），电压为380V、功率为11-350KW的三相鼠笼型感应电动机作降压起动，并可加速电动机至额定转速和人为停止电动机。对电动机具有过载、断相、短路等保护，对自耦变压器装有起动时间的过载保护。
本系列产品按GB14048.4和JB/T8752标准设计、制造与检验。

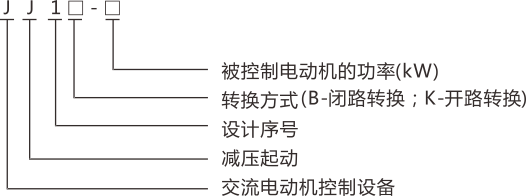

型号及其含义
正常工作条件和安装条件
 周围高空气温度不超过+40℃，低不低于-5℃； |
| 周围空气湿度24小时的平均温度不超过+35℃； |
| 安装地点海拔高度不超过2000m； |
| 空气月平均大湿度不大于90%平均气温为25℃时）； |
|

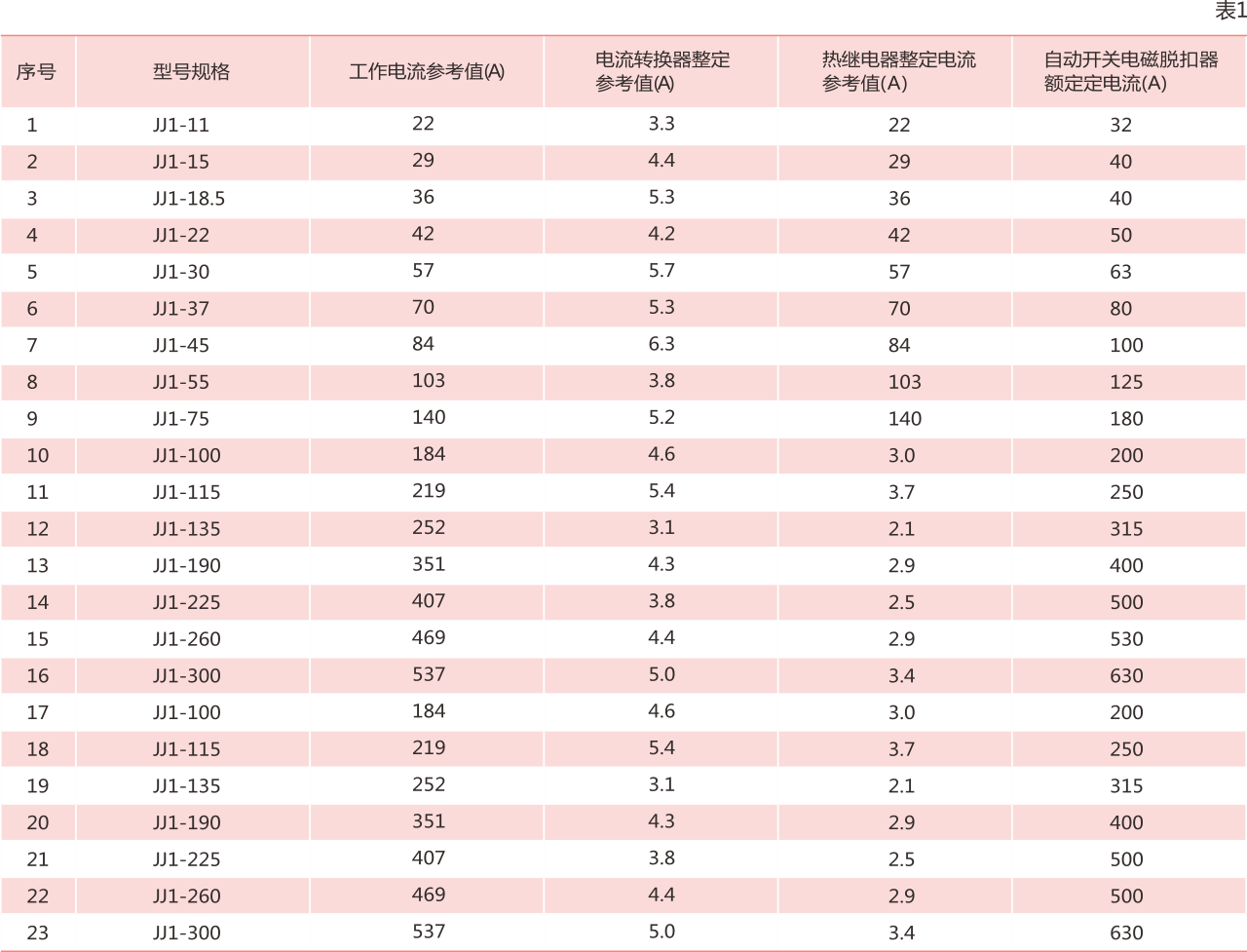

本系列产品的主要技术数据见表1。
|
|
本系列产品的起动性能。
|
 起动柜允许从冷态连续起动二次，每次起动时间为15s，间隔时间为30s.但当再次起动时，自耦变压器的间隔冷却时间应不小于4小时并使变压器线圈绕组冷却到周围空气温度。
|
|
起动柜作为断续周期工作制时，冷态时每小时操作循环次数为3次，不适宜在频繁操作条件下使用。
|
|
本产品起动到运行转换方式是采用电流转换，当起动电流下降到15倍额定工作电流值时，即相当于80%额定转速时，由起动转换到运行。电流-时间转换装置的释放电流整定值可参照表1规定的数值。
|
|
自耦变压器在起动时的保护是通过电流-时间转换装置强迫转换来实现的，此装置的一次起动时间应不超过15s。
|
